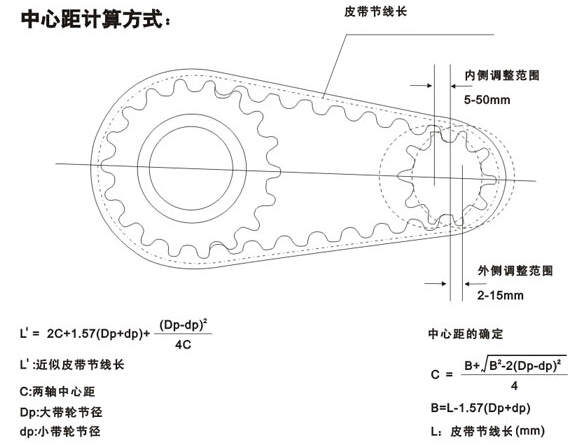

同步帶長度與同步帶輪中心距計算方法

同步帶長度與同步帶輪中心距計算方法


同步帶輪外徑及節圓外徑示意圖

備注：
Pb=同步輪節圓或同步帶節線上測得相鄰兩齒的距離。
d=同步輪的節圓直徑。
do=同步輪實際外圓直徑。
同步帶張緊輪的安裝方法
根據張緊輪用途，有二種安裝方法:      a.安裝在內側，作帶張緊用。張緊輪應采用齒形帶輪，當張緊輪的齒數大於帶輪最少許用齒數時，為避免齧合齒數減少，應把張緊輪安裝在鬆邊一側。
b.安裝在外側，作增力滯輪包角用，張緊輪可采用中間無凸起的平帶輪，它的直徑為最少許用齒數的帶輪直徑，且安裝在鬆邊，使帶不會產生過大彎曲。
