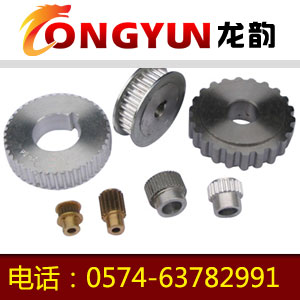

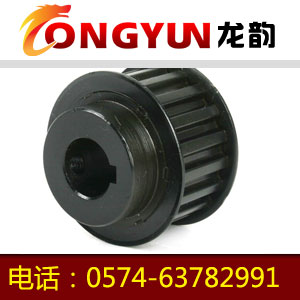

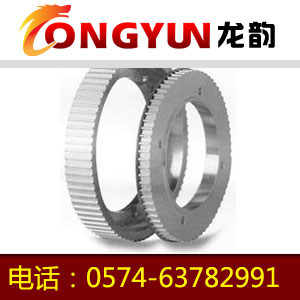

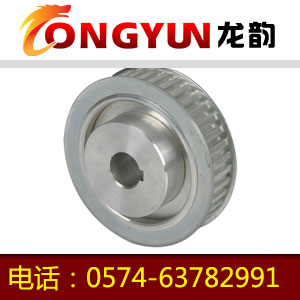

英製梯型同步帶輪

您當前的位置:首頁-同步帶輪 - 英製梯型同步帶輪
英製梯型同步帶輪齒形分類:MXL型、XL型、L型、H型、XH型、XXH型
英製梯型同步帶輪原材料:一般由鋼,鋁合金,鑄鐵,黃銅,等材料製造。內孔有圓孔,D形孔,錐形孔等形式。
英製梯型同步帶輪表麵處理:本色氧化,發黑,鍍鋅,鍍彩鋅,高頻淬火等處理。精度等級依客戶要求而定。
1、我廠生產的英製梯型同步帶輪既為國產化設備的英製梯形齒同步帶配套,又能代替進口英製梯形齒同步帶輪使用。
2、用戶定製英製梯型同步帶輪,請提供帶輪圖紙(圖中可不必繪製帶輪的齒形尺寸),我廠也可按用戶提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為用戶繪製帶輪圖紙。
3、我廠英製梯型同步帶輪完全可以按照用戶需求加工,同樣我廠也可以為用戶製定圖紙。

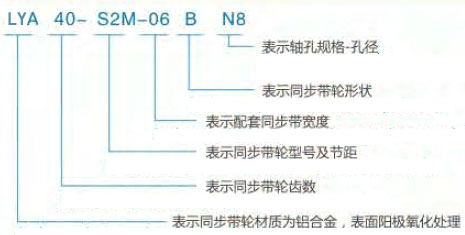

表示方法 代號 材料 表麵處理

LYA 鋁合金 本色陽極氧化
LYZ 硬質氧化
LYH 不處理
LYY 45#鋼 發黑處理
LYD 鍍鋅處理
LYM 不處理

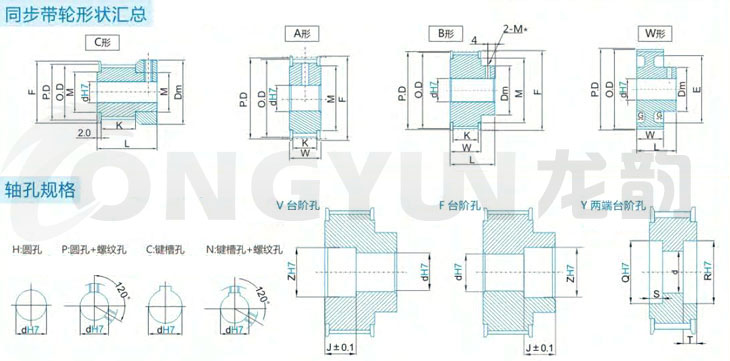

標準鍵槽尺寸表(dH7:表示內孔尺寸;bJS9:表示鍵槽寬度;t公差:表示鍵槽深度
型號 dH7 bJS9 t公差 型號 dH7 bJS9 t公差 型號 dH7 bJS9 t公差
N8 8 +0.015
0
3 ±0.0125 1.4 +0.1
0
N23 23 +0.021
0
8 ±0.018 3.3 +0.2
0
N38 38 +0.025
0
10 ±0.018 3.3 +0.2
0
N10 10 N24 24 N39 39 12 ±0.0215
NK10 10 +0.018
0
4 ±0.015 1.8 N25 25   N40 40
N11 11 N26 26 N41 41
N12 12 2.3 N27 27 N42 42
N13 13 N28 28 N43 43
N14 14 5 N29 29 N44 44
N15 15 N30 30 N45 45 14 3.8
N16 16 N31 31   N46 46
N17 17 N32 32 +0.025
0
10 N47 47
N18 18 6 2.8 N33 33 N48 48
N19 19 +0.021
0
N34 34 N49 49
N20 20 N35 35 N50 50
N21 21 N36 35
N22 22 N37 37
注:當軸孔為10、鍵槽寬為4.0MM,鍵槽深1.8MM時,軸孔用NK10表示
型號 MXL XXL XL L H XH XXH
齒槽底寬 bw 0.84±0.05 1.14±0.05 1.32±0.05 3.05±0.10 4.19±0.13 7.90±0.15 12.17±0.18
齒槽深 hg 0.69 0 0.84 0 1.65 0 2.67 0 3.05 0 7.14 0 10.31 0
-0.05 -0.05 -0.08 -0.10 -0.13 -0.13 -0.13
齒槽半角Φ+1.5° 20 25 25 20 20 20 20
齒根圓角半徑 rb 0.35 0.35 0.41 1.19 1.60 1.98 3.96
齒頂圓角半徑 rt 0.13 +0.05 0.30 +0.05 0.64 +0.05 1.17 +0.13 1.60 +0.13 2.39 +0.13 3.18 +0.13
0 0 0 0 0 0 0
兩倍節頂距 2β 0.508 0.508 0.508 0.762 1.372 2.794 3.048
