英製梯型同步帶輪

梯型齒H同步帶輪

梯型齒H同步帶輪

  • 【生產材料】:45#鋼、鋁合金、鑄鐵、黃銅等
  • 【加工設備】:數控車床、滾齒機等
  • 【供貨周期】:3~10天
  • 【應用領域】:機床、包裝、紡織、印刷、標記、煙草、雕刻、電腦打印等

如果您定製H型同步帶輪,請提供帶輪圖紙(圖中可不必繪製帶輪的齒形尺寸),花季传媒黄版下载也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪製帶輪圖紙;也可為您提供測繪帶輪等服務。

標準同步帶寬度 K W G L L38齒~70齒 L72齒以上
075=19.1MM 21 26 7 41
100=25.4MM 27 32 11 47 53 58
150=38.1MM 40 45 14 60 65 70
200=50.8MM 54 59 18 74

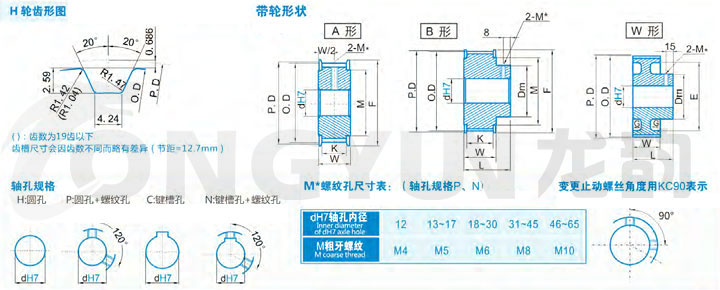

規格 形狀 節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 透孔外徑E 輪轂直徑Dm 內孔dH7
A形 B形|W形
H P C|N H P C|N
14H A|B 56.60 55.22 60 46   39 12~37 12~30 12~29 12~35 12~29 12~25
15H 60.64 59.26 67 50   45 12~42 12~34 12~30 12~41 12~33 12~29
16H 64.68 63.30 70 55   48 12~48 12~40 12~35 12~44 12~36 12~30
17H 68.72 67.34 80 60   48 12~52 12~44 12~40 12~44 12~36 12~30
18H 72.77 71.39 80 60   50 12~52 12~44 12~43 12~46 12~38 12~35
19H 76.81 75.43 87 68   50 14~59 14~49 14~47 14~46 14~38 14~35
20H 80.85 79.47 87 68   58 14~59 14~50 14~50 14~54 14~46 14~38
21H 84.89 83.51 94 74   58 14~67 14~57 14~50 14~54 14~46 14~38
22H 88.94 87.56 94 74   58 14~67 14~57 14~50 16~54 14~46 14~38
24H 97.02 95.64 105 84   58 16~76 16~65 16~50 16~59 16~46 16~38
25H 101.06 99.68 112 90   63 16~80 16~65 16~50 20~59 16~49 16~41
26H 105.11 103.73 112 90   63 20~80 20~65 20~50 20~59 20~49 20~41
28H 113.19 111.81 123 101   63 20~80 20~65 20~50 20~59 20~49 20~41
30H 121.28 119.90 126 100   63 20~80 20~65 20~50 20~59 20~49 20~41
32H 129.36 127.98 135 115   63 20~80 20~65 20~50 20~67 20~49 20~43
34H 137.45 136.07 144 111   71 20~80 20~65 20~50 20~67 20~57 20~49
36H 145.53 144.15 152 134   71 20~80 20~65 20~50 20~67 20~57 20~49
38H A|W 153.62 152.24 165 136 126 88 20~80 20~65 20~50 20~67 20~57 20~49
40H 161.70 160.32 170 150 135 88 20~80 20~65 20~50 20~67 20~57 20~49
42H 169.79 168.41 180 155 143 88 20~80 20~65 20~50 20~67 20~57 20~49
44H 177.87 176.49 190 161 152 88 20~80 20~65 20~50 20~67 20~57 20~49
48H 194.04 192.66 205 180 168 88 20~80 20~65 20~50 20~67 20~57 20~49
50H 202.13 200.75 210 185 175 88 20~100 20~65 20~50 20~67 20~57 20~49
60H 242.55 241.17     216 88       25~67 20~57 20~49
72H 291.06 289.68     265 88       25~67 20~57 20~49
注:以上是本公司標準參考型號參數,具體型號根據您的要求定製加工。詳情谘詢客服:0574-63782991
