HTD圓弧齒同步帶輪

圓弧齒HTD20M同步帶輪

圓弧齒HTD20M同步帶輪

  • 【生產材料】:45#鋼、鋁合金、鑄鐵、黃銅等
  • 【加工設備】:數控車床、滾齒機等
  • 【供貨周期】:3~10天
  • 【應用領域】:通訊食品機械、醫療機械、鋼鐵機械、石油化工、儀器儀表、各種精密機床等

花季传媒黄版下载花季传媒黄版下载傳動生產的HTD20M同步帶輪既為國產化設備的HTD20M同步帶配套,又能代替進口HTD20M同步帶輪使用。如果您定製HTD20M同步帶輪,請提供帶輪圖紙(圖中可不必繪製帶輪的齒形尺寸),花季传媒黄版下载也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪製帶輪圖紙;也可為您提供測繪帶輪等服務。

標準同步帶寬度 K W G L
115=115MM 125 135 28 168
170=170MM 180 190 30 223
230=230MM 240 250 35 283

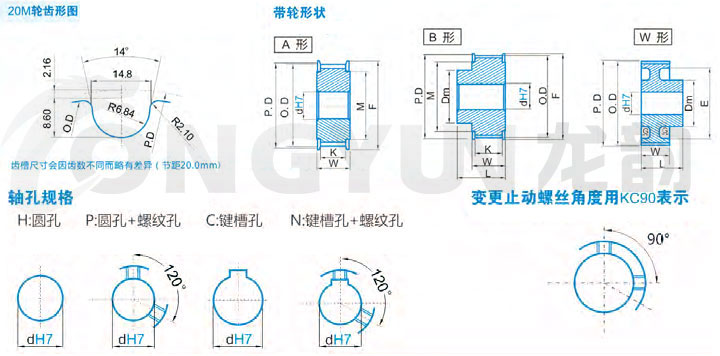

規格 形狀 節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 透孔外徑E 輪轂直徑Dm 內孔dH7
A形 B形|W形
H C|N H C|N
20M*34 A|B 216.45 212.13 240 165   165 32~142 32~135 32~142 32~135
20M*36 229.18 224.86 250 178   178 32~142 32~135 32~142 32~135
20M*38 241.92 237.60 265 190   181 35~142 35~138 35~142 35~138
20M*40 254.56 250.24 275 203   203 35~145 35~138 35~145 35~138
20M*44 280.11 275.79 300 228   210 35~145 35~138 35~145 35~138
20M*48 305.58 301.26 325 254   228 44~180 44~150 44~180 44~150
20M*52 331.04 326.72 350 279   228 50~202 50~175 50~202 50~175
20M*56 356.51 352.19 375 305   280 50~224 50~182 50~224 50~182
20M*60 W 381.97 377.65     328 280 55~255 55~182 55~255 55~182
20M*64 407.44 403.12     350 300 55~255 55~220 55~255 55~220
20M*68 432.90 428.58     380 300 60~255 60~220 60~255 60~220
20M*72 458.37 454.05     400 320 60~255 60~240 60~255 60~240
20M*80 509.30 504.98     450 340 60~255 60~240 60~255 60~240
20M*90 572.96 568.64     510 380 60~255 60~240 60~255 60~240
注:以上是本公司標準參考型號參數,具體型號根據您的要求定製加工。詳情谘詢客服:0574-63782991
