RPP/YU/GT同步帶輪

修正圓弧齒RPP3M同步帶輪

修正圓弧齒RPP3M同步帶輪

  • 【生產材料】:45#鋼、鋁合金、鑄鐵、黃銅等
  • 【加工設備】:數控車床、滾齒機等
  • 【供貨周期】:3~10天
  • 【應用領域】:機床、包裝、紡織、印刷、標記、煙草、雕刻、電腦打印等

花季传媒黄版下载花季传媒黄版下载傳動生產的RPP3M同步帶輪既為國產化設備的RPP3M同步帶配套,又能代替進口RPP3M同步帶輪使用。如果您定製RPP3M同步帶輪,請提供帶輪圖紙(圖中可不必繪製帶輪的齒形尺寸),花季传媒黄版下载也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪製帶輪圖紙;也可為您提供測繪帶輪等服務。

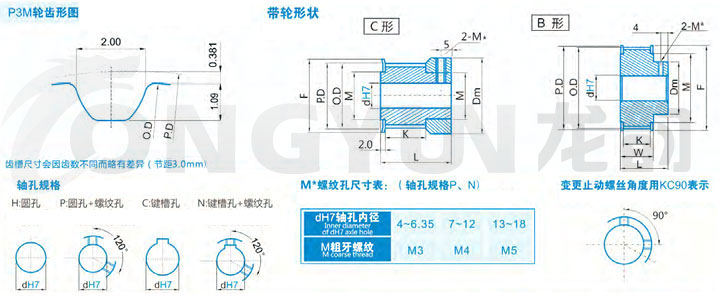

標準同步帶寬度 K20齒以下 K W L
10=10MM 11 12 16 23
15=15MM   17 21 29

規格 形狀 節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 輪轂直徑Dm 內孔dH7
H P C|N
P3M*10 C 9.55 8.79 12 6 12   4
P3M*12 11.46 10.70 14 7 15   4|5
P3M*14 13.37 12.61 15 8 17   4~6.35
P3M*15 14.32 13.56 16 9.5 17   4~6.35
P3M*16 15.28 14.52 18 11 17   4~6.35
P3M*18 17.19 16.43 23 13 21   4~6.35
P3M*20 19.10 18.34 23 13 25   4~6.35
P3M*22 B 21.01 20.25 25 16 12 5~8 5~8
P3M*24 22.92 22.16 25 16 14 5~9 5~9
P3M*25 23.87 23.11 28 18 14 5~9 5~9
P3M*26 24.83 24.07 28 16 16 6~10 6~10 8
P3M*28 26.74 25.98 31 20 18 6~12 6~12 8|10
P3M*30 28.65 27.89 33 22 18 6~12 6~12 8|10
P3M*32 30.56 29.80 35 24 18 6~12 6~12 8|10
P3M*36 34.38 33.62 40 27 24 6~16 6~16 8~14
P3M*40 38.20 37.44 44 32 26 6~18 6~18 8~15
注:以上是本公司標準參考型號參數,具體型號根據您的要求定製加工。詳情谘詢客服:0574-63782991
